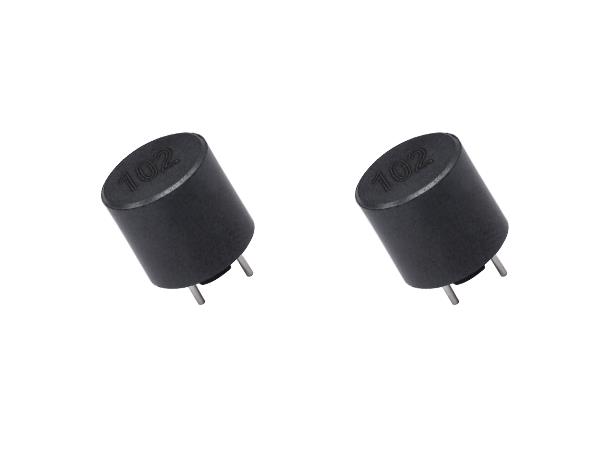

GYPRS1011
GYPRS1011
GYPRS 插件工字电感

磁屏蔽结构，高可靠性。

小尺寸，高饱和电流。

最适合数字功放。

无铅产品，符合RoHS指令。

适用于AV功放，迷你音响，各种电源等。

工作温度：-40℃ ～ +125℃ (包含线圈发热) 。

可用于Infineon参考设计中XMC4500 DC-DC1500W双向转换器，EVAL_12W_3PH_SMP7 反激式转换器。MPS参考设计中MP7722、MP7741等D类单端音频放大器。NXP参考设计中SSL5261等降压转换器。ST参考设计中HVLED001 反激式转换器等。 TI参考设计中UCC28180升压转换器等。

样品申请 在线客服
产品信息
产品用途
注释
  • 所有数据基于环境温度25℃条件下测试。
  • 电感测试条件为100KHz,1V。
  • 饱和电流：电感值下降其初始值的20%时所加载的实际直流电流值。
  • 温升电流：使产品温度上升到ΔT40℃时所加载的实际直流电流值(Ta=25℃)。
  • 特别提醒：线路设计，组件布局，印刷线路板(PCB)尺寸及厚度，散热系统等均会影响产品温度。
  • 请务必在最终应用时，验证产品发热状况。
保存
  • 产品在包装中的保存条件：温度 5～40°C，相对湿度小于等于 70%。
  • 如果取出使用，剩余的产品请用胶袋密封按照以上条件保存，避免端子(电极)氧化，影响焊接状态。
  • 产品储存期不建议超过 12 个月，在其他影响下，端子可能会氧化，导致焊接性差。
  • 请不要将产品保存于高温、高湿、有尘埃、腐蚀性气体的不适合环境中。
  • 请小心轻放，避免由于产品的跌落或取用不当而引致的损坏。
  • 手上的油脂会导致可焊性降低，应避免用手直接接触端子。
